Medição de vazão em conduto forçado Atuamos no dimensionamento, instalação e monitoramento de sistemas de medição de vazão. "Condutos Forçados, ou seja, aqueles em que a pressão interna é diferente da atmosférica. Nesta categoria de condutos as seções transversais são sempre fechadas e o fluido as enche completamente. São exemplos, as redes de distribuição de água, as tubulações de sucção e recalque das instalações elevatórias entre outros..." |
|||||
| - Conduto Forçado | |||||
| - Escoamento livre | |||||
|
- Válvulas |
|||||
|

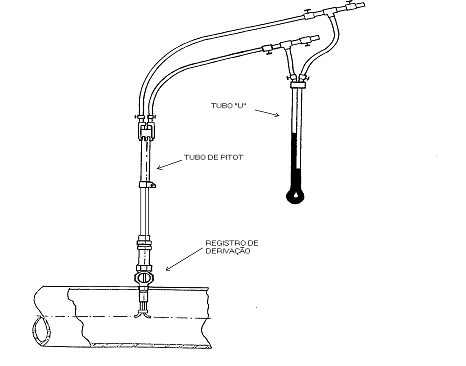

Para medição em condutos forçados, aplicamos a metodologia da PITOMETRIA Descrição do método: O método pitométrico se baseia no levantamento da curva de velocidades numa seção transversal da tubulação, através da utilização de um tubo de Pitot, numa situação de escoamento uniforme e permanente, em regime francamente turbulento, em conduto forçado. O objetivo do levantamento da curva de velocidades é encontrar a relação entre velocidade média e a central na seção transversal da tubulação, relação esta que é constante dentro de uma faixa ampla do número de Reynolds, desde que as condições acima sejam mantidas. Depois de obter-se essa relação é determinada a velocidade central e, com a multiplicação destes dois fatores , obtém-se a vazão, dado ser a área da seção conhecida.. Desde que levantadas as características de uma determinada seção, numa situação qualquer de regime turbulento, essas características serão constantes em todas as outras situações de regime turbulento, num prazo aproximado de cinco anos, após os quais as alterações nas paredes da tubulação poderão introduzir modificações sensíveis em tais características. O regime turbulento é o que ocorre, normalmente, nas linhas de distribuição de água. O escoamento permanente deve ser garantido durante o levantamento da curva. O erro máximo do método pitométrico, desde que realizado dentro das condições técnicas satisfatórias, é de ± 2% Outros tipos de medições com uso de pitometria: - Levantamento das curvas características dos grupos Motor-Bomba; - Levantamento de coeficiente de rugosidade da tubulação; - Aferição do medidor primário permanente; - Medições de consumo; - Pesquisa e levantamento de vazamentos na rede.
|
|||||
